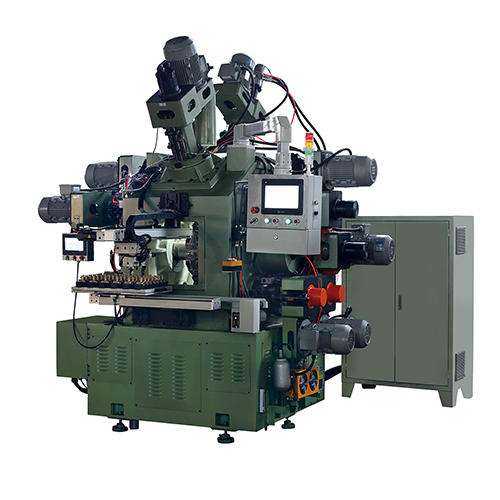

RYR-680/8-11轴垂直旋转组合机床-带机械手 | |
| RYR-680/8-11轴 | 三方向搪孔/攻牙/展刀专用机床 |
| 适用范围 | 本机床适用于¼"-1"黄铜、无铅铜的角阀、安全阀等加工面较多的阀。机床夹具旋转加工，完成钻、搪、攻牙展刀等工序，使毛坯件一次性完成加工，精益化生产。 |
| 动作分部方式 | 左：搪孔、攻牙 中：搪孔、攻牙、展刀 左：钻孔、搪孔、攻牙，根据产品不同任意组合。 |
| 动力头分布 | 动力头分布可要根据产品不同要求任意选择 |
| 工作台运行方式 | 液压6分度转盘 |
| 夹具形式 | 双向同步液压夹具 |
| 上料/下料方式 | 有人工上/下料和机床手上/下料 |
| 机床体积 | 长230cm×宽240cm×高280cmT |
| 机床重量 | 机床重量：RVR-680-6为5.8吨 |
| 供电方式 | 380V 50HZ |
| 总功率 | 根据主轴的多少而定 实际功耗是总功率的60%左右。 |
| 切屑液冷却+排屑 | 带水泵及排屑机 |
| 雾化冷却 | 雾化或切削液冷却 |
|
机床参数 | |
| 液压转盘 | 机床回转中心Φ680/6工部 |
| 电控类 | PLC—— 三菱 FX3G-60MT/ES-A |
| 小型继电器——欧姆龙 G2R-1-SND(S) | |
| 感应开关——欧姆龙 TL-Q5MCL-Z | |
| 短路保护——施耐德 GV2-ME14C | |
| 交流接触器——施耐德 LC1D18M7C | |
| 电机 | 扩孔——西门子电机 3KW/4P |
| 攻牙——西门子电机 2.2KW/6P | |
| 液压泵 | 变量叶片泵——台湾全懋公司 VCM-DF-30D-30D |
| 电磁阀 | 流量叠加阀——油研9榆次） DSG-01-3C2-A240V等 |
| 电控节流阀——台商北部精机 MSF-02T-A240V | |
| 液压切割盘 | RVR-680-6台湾综欣公司EXT-250V-6D |
| 同步夹具 | 台湾佳贺CP-30A |
| 轴承 | 扩、钻、攻牙单元：日本NSK32010 32009/ NSK 6010 6009 |
| 生产节拍 | 57-3铜件：7-10秒/件 |
| 防护 | 简易防护 / 全防护 |
| 上/下料 | 人工上/下料 机械手上/下料 |
